水泥墊塊又稱鋼筋保護層墊塊,是用高標號水泥和沙子,按比例配制,用專業液壓設備,壓制而成,在現有生產工藝尤其是碼垛工藝中存在很大的缺陷，因此水泥墊塊專用碼垛機的設計需求顯得尤為迫切,。
1 物料介紹及碼垛要求
物料介紹：材料為水泥混泥土砌塊，混泥土凝結時間為24h,，硬度低，每個砌塊尺寸為600mm×240mm×200mm,，質量為76kg,。砌塊物料進料方式：喂料裝置將物料兩排一起推入碼垛機構。砌塊物料出料方式要求：砌塊每層交錯疊放,，尺寸為1200mm見方,，每層兩排砌塊，底邊有托盤支撐,。碼垛過程要求：對物料損傷小,，水泥磚機碼垛機的碼垛速度為10min每循環，在生產線上的碼垛效率可達到28t/h,。在一次循環中,，主要分為兩排合并一層、每層旋轉交錯疊放,、托盤送入,、整料送出4個部分，碼垛機實現物料碼垛的動作,。
2 水泥磚機碼垛機系統方案設計
為了使得輸送線的高度低,，采用低位碼垛方案。通過幾個方案的對比，得到最佳方案,，具體的整體結構模型見圖1,。

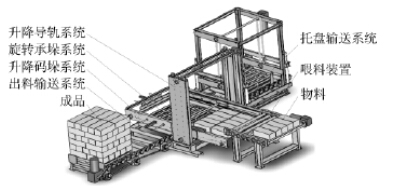

圖1 初步方案的整體結構模型
物料沿著輸送線進入水泥墊塊碼垛機的進料系統，進料系統將物料兩排一起送入喂料升降系統,，喂料升降系統一層一層地碼垛在旋轉承垛系統的托盤上,，每隔一層旋轉90°，使得物料交錯排列,，最后物料沿著出料輸送線出料,，同時托盤由托盤庫機構送入到旋轉承垛機構，完成一次碼垛作業,。
