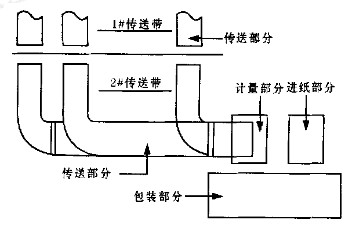

圖1 全自動掛面包裝機的組成

全自動掛面包裝機主要由傳送,、計量、包裝,、進紙四部組成,如圖1所示.

1.1 傳送部分

傳送部分是將掛面機各個傳送帶上的掛面疊加起來送到一個傳送帶上(即1#傳送帶),再由1#傳送帶將掛面送入計量部分.這樣可以解決由于掛面在烘烤時的粗細不一引起在多刀切斷時造成每條傳送帶上的掛面也粗細不一,從而引起計量不準的缺點.

1.2 計量部分

計量部分主要由計量傳送帶,、控制漏斗、電子稱和推桿四部分組成.計量傳送帶將1#傳送帶的掛面整理齊后經計量漏斗進入電子稱的掛面槽內,達到重量后推桿將掛面推到包裝槽內.如果包裝架在初始位置,則推桿將掛面推到包裝槽內,推桿推完后快速返回初始位置并啟動控制板快速反轉回到初始位置,計量傳送帶同時工作計量下一包掛面[1].

1.3 包裝部分

包裝部分主要由包裝架、包裝架導輪,、包裝帶,、包裝槽四部分組成:①推桿將掛面推到包裝臺后包裝架向前運行,包裝電機先倒轉0.5s后開始正轉包裝,包裝完后機架快速返回,當回到進紙位時啟動進紙一張;②包裝機架到初始位置時傳送部分推桿推入一包掛面繼續包裝;③紙槽內無紙時包裝機架完成包裝退回回到初始位置后停止工作,當紙槽內有紙后繼續工作[2].

1.4 進紙部分

進紙部分主要由紙槽、壓紙輪,、出紙輪,、推手、打號機,、刷漿輪,、膠水容器七部分組成:①機器在啟動時先啟動壓紙輪,壓紙輪帶動一張紙送到出紙輪后停下,打號電磁鐵斷開進行打號,打完號后打號電磁鐵吸合,啟動出紙輪.當紙張后沿過出紙輪后停出紙輪并啟動推紙輪電機,將紙推到包裝臺上;②由于刷漿輪與出紙輪同軸,刷漿輪的上半部在膠水槽內,膠水槽的下邊緣與刷膠輪之間的縫隙很小,只有當刷漿輪轉動時才能將膠水帶出,所以當紙張經過出紙輪時刷膠輪自動在其上面刷上膠[3];③打號部分由打號電磁鐵、色帶,、色帶電機,、號碼條四部分組成.色帶位于號碼條的上部,而打號電磁鐵位于色帶的上方,當紙從色帶上方經過時,打號電磁鐵落下,號碼條將日期印到紙上;④紙槽內有光電開關,所以無紙時可以進行聲光報警,同時包裝部分包裝一包后停止工作,待有紙后,機器繼續工作⑤紙槽內放進紙后紙槽上升,直到第一張紙頂住壓紙輪且壓紙輪開關閉合后0.5s停止上升.以后每當壓紙輪開關斷開紙槽就上升[4].另外,包裝機還有記數、顯示裝置和斷電保護.
