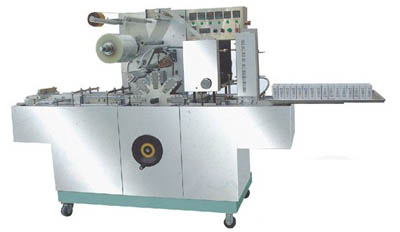

上海昱莊機械制造的卷煙包裝機組以其速度高、性能穩定,、維護方便等優點已經博得人們喜愛,。已占據了國內及亞洲絕大多數市場，理所當然地成為當今卷煙行業的主導機型,。此系列香煙包裝機條包成品從條包透明紙包裝機ＣＶ（簡稱ＣＶ）通道推出后,，便完成了在該機組的全部包裝過程。下一個生產環節就是要將條包煙裝箱,，如何完成這一環節,，不同的卷煙生產廠家有不同的解決方法。大多數未使用自動裝箱系統的煙廠,，煙條從香煙包裝機推出后未對其運行方向做任何改變，裝箱機煙條運行方向與ＣＶ出口處煙條運動方向一致,，而且煙條從ＣＶ出口平躺推出,，需要裝箱工將每條煙翻轉９０°才可裝入煙箱，這樣不但占據車間大量空間,，而且大大增加了裝箱工的勞動強度,。怎樣才能設計出一種合理的裝箱系統，設法減輕裝箱工的勞動強度就顯得尤為重要,。昱莊設計的裝箱系統改變了煙條的運動方向,，節省了生產空間，而且使煙條翻轉９０°,，解決了上述普遍存在的兩個問題,。
卷煙包裝機硬件構成
香煙包裝機系統可分為兩部分，即煙條推出部分和煙條翻轉排列部分,。圖１為裝箱機系統外形示意圖,。它的工作動作受５個傳感器控制,，執行動作由兩個電磁閥控制下的氣缸來完成。在工作過程中煙條的運動方向如圖１中箭頭方向所示,，完成煙條從水平擺放到堆垛的過程,，見圖２煙條運動方向圖。
卷煙包裝機自動翻條裝置
圖１中,，傳感器Ｂ１定義為條包煙到達水平跑道,，用以檢測條包煙是否到達水平跑道；傳感器Ｂ２定義為煙條推出跑道,，用以檢測推煙氣缸推板Ａ是否將條包煙推出跑道,；傳感器Ｂ３定義為推板Ａ返回原位，用以檢測水平通道是否發生堵塞,。圖１中,，將水平跑道中的煙條推出，進入煙條滑道之中,，隨后,，向右運動直至恢復到原始位置，完成一個推出過程,。

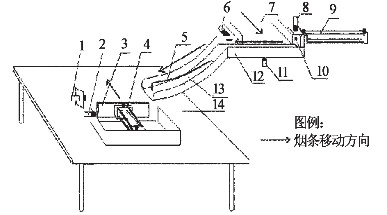

１—傳感器Ｂ４,；２—傳感器Ｂ５；３—推板,；４—堆垛氣缸Ｂ,；５—煙條翻轉導條；６—傳感器Ｂ２,；７—包裝機煙條出口,；８—傳感器Ｂ３；９—推煙氣缸Ａ,；１０—推板Ａ,；１１—傳感器Ｂ１；１２—水平跑道,；１３—煙條滑道,；１４—堆垛臺
圖１裝箱機系統構成示意圖
圖２ 煙條運動方向圖
卷煙包裝機自動堆垛裝置
圖１中，傳感器Ｂ４定義為煙條到達堆垛臺,，用以檢測煙條是否到達堆垛臺,；傳感器Ｂ５定義為堆垛完成，用以檢測堆垛氣缸Ｂ的推板Ｂ是否將煙條推出,，完成一次堆垛,；氣缸Ｂ的推板Ｂ向前運動，將從煙條滑道中滑落到堆垛臺上面的煙條推出,，使煙條變成一排碼放于堆垛臺,；隨后向后運動直至恢復到初始位置,，完成一次堆垛過程。
