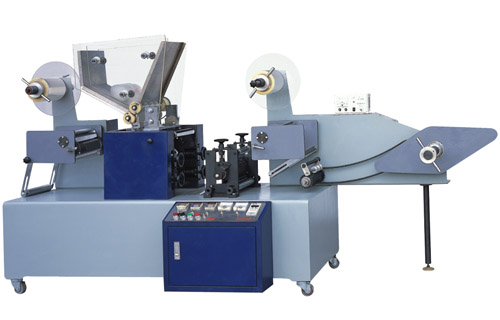

包裝對象為聚丙烯飲料吸管,使用的包裝材料為可熱封的BOPP,、PET等,飲管經包裝要求排列式布置,間隔均勻,相連兩支軟管中間均要經過非連續切割,這樣能按一定數量繞成卷,又能較易單支撕開,由此分析吸管包裝機工作原理應是:雙層塑料薄膜在加熱狀態下封壓、切割而復合成形,。
吸管包裝機按工作要求應有吸管貯存供送,、包裝膜供送、橫封縱封,、成品輸出等功能,飲料管包裝機的吸管貯存與供送結構原理如圖1所示,。

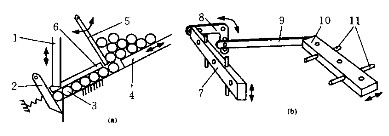

圖1 吸管貯存與供送結構原理圖
1.插刀 2.擋板 3.吸管 4.推板 5.擺板 6.壓條7.插刀座 8.搖塊 9.連桿 10滑塊 11.導柱
圖為吸管供送原理圖,1是作上下往復運動的插刀,它往下運動時能將第一支吸管3壓下,推開擋板2,進入下道工序。當插刀往上運動,擋板復位,后面的一支吸管下滑,并被擋板止位,。貯存在料斗中的吸管在推板4的往復運動和擺板5的來回?cái)[動作用下被陸續送入壓條和底板之間,然后依次送到擋板處,。
圖為驅動上述各有關零件運動的原理圖。7是固定插刀的插刀座,。它在本身運動的同時,還將動力傳給其它零件,。首先搖塊8將插刀座7的往復運動為搖擺運動,連桿9將搖塊8的搖擺運動傳遞給固定著推板4的滑塊10,使滑塊10在導柱11上作往復運動,推動料斗中的吸管有序地輸出,。
