噸袋包裝機
昱莊噸袋包裝機采用上稱量,、鏈板式輸送以及升降臂式頂升系統,使結構更加緊湊,設備的體積得到大幅的減小,稱量系統中,把稱重系統設計為浮動平臺,稱重傳感器所負的毛重較少,而且傳感器位于設備的上端,不易受環境和人為因素影響,精度也得到大大的提高,同時針對舊機型需多人操作的劣勢,本機實現了噸袋包裝機的一人操作,提高了噸袋包裝機的自動化程度,。
昱莊噸袋包裝機的工作原理

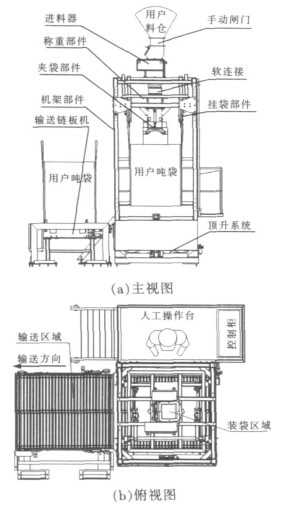

圖1 噸袋包裝機示意圖
包裝機機械裝置主要由機架部件、進料器部件,、夾袋部件,、掛袋部件、稱量部件,、頂升系統,、升降鏈板輸送機、轉運鏈板輸送機等幾部分組成,。進料部件可采用多種方式(自由流動,、螺旋)進料,以適應多種物料的稱重包裝要求。在材料和工藝方面,我們對機械材料的選型和加工工藝進行了嚴格的控制,以滿足包裝機快速,、頻繁動作以及在一些行業中的抗腐蝕性要求,。
噸袋包裝機的工藝流程(見圖2)
設備開始運行,當噸袋包裝機懸掛擺臂合攏的時候,人工套袋,袋子套好之后人工觸動萬向開關,系統會自動夾緊袋口,然后進行進料和自動稱量,進而頂升系統會上升托住袋子,直到下料完成和吊帶脫離懸掛鉤之后自動下降,頂升系統降到最低點后鏈板機運行,將裝好的袋子轉運到外段鏈板機,最后用叉車搬開包裝袋,至此,設備的一個循環完畢,。

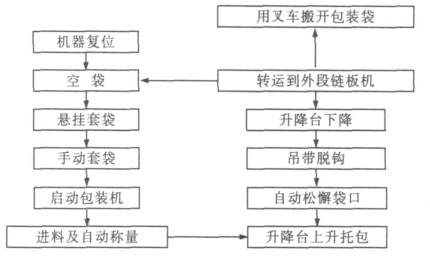

圖2 噸袋包裝機的工藝流程
